開発製品一覧 > パラレルインデックスユニット

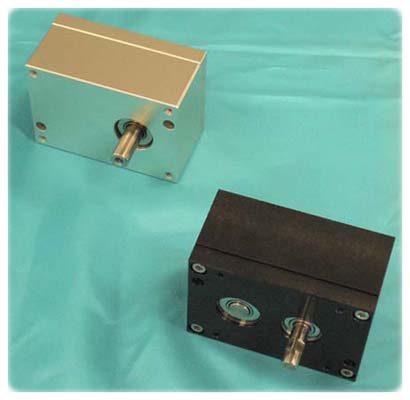

製品紹介
| １． | 超小型（60x85x44mm) ＜外径図＞ |
| ２． | 停止時において、出力軸はセルフロックする |
| ３． | 停止時において、出力軸はセルフロックする |
| ４． | 一般のブレーキ付き交流モータで確実な割り出しが可能 |
| （レバーシブルモータ、無励磁動作型ブレーキモータ及びボールネジ等を利用したピッチ位置決めテーブル） |
詳細スペック
| 項目 | 仕様 | 備考 |
| 割出数 | 4 (90度割出) | |
| 本体サイズ(mm) | 60×85×44 | |
| 入力軸(mm) | φ8 | アイドル角度100° |
| 出力軸(mm) | φ10 | セルフロック |
| 使用カム曲線 | 変形正弦曲線 |
